KX-5

KX-5

プリアンプ

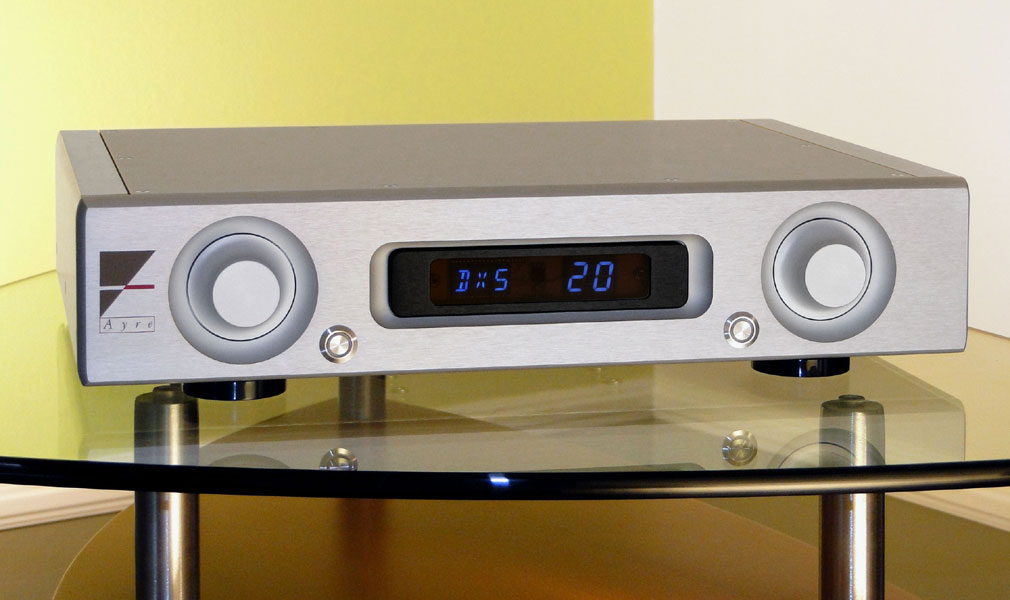

新次元のプリアンプAyre「KX-5」



Ayre KX-5はエアー・リファレンス・シリーズのフラッグシップ・プリアンプ”KX-R”の回路コンセプトを継承しながら、さらに最新作AX-5で新たに開発された「新ダイヤモンド回路」を出力ステージに搭載しています。

その心臓部となるボリューム回路には、アッテネーターを介することなくラインレベルを直接入力し、ゲインを変化させることによって目的の出力レベルを得るVGT(可変ゲイン•テクノロジー)方式を採用。一般的なアッテネーター方式のようなインピーダンス変動による周波数変化を来たさず、高S/Nと低歪率、高忠実度を実現する優れた方式です。メカニズムにはKX-Rと同様に完全バランス4連のShallco製ソリッド銀接点ロータリースイッチをモータードライブして切り替える精緻な構造を導入しています。

また、入力切替には信号レベルを高純度で保持する特別なFETスイッチを投入。全体の回路構成は、伝統のゼロフィードバック、全段フル・バランス、ディスクリート構成とし、フロントエンドには優れた動特性を達成するAyre独自のEquiLock回路を、そして、出力には新ダイヤモンド出力ステージを採用し、極めて高い電流駆動能力を持たせながら位相直線性を極限にまで高めています。

息をのむほどのソニック・クォリティーは音楽再生のための完全なソリューションを実現します。

[ F e a t u r e s ]

■ Ayre独自の新ダイヤモンド出力回路
■ 抜群の位相特性を誇るゼロフィードバック・デザイン
■ 伝統の全段フル・バランス、ディスクリート構成
■ 可変ゲイン•テクノロジー(VGT)を内蔵
■ VGTコントローラーにはKX-Rと同一構造のモーター駆動によるShallcoソリッド銀接点ロータリースイッチを搭載
■ 優れた音質のEIトランスとリニアー・アナログパワーサプライ
■ 動特性に優れたAyre独自のEquiLockサーキット
■ 超低伝送損失・回路基板材の採用
■ 選び抜かれたカスタムメイド・オーディオグレード抵抗と高品位ポリスチレン・コンデンサの採用
■ 電磁的なヒステリシスを起こさずフィルターリング効果が安定したパワーライン・RFIフィルター、Ayre Conditioner(特許申請中)を搭載
■ AyreLinkコミュニケーション・システム対応

 kx5main

● Ayre伝統のゼロ・フィードバック、フル・バランス構成とEquiLock増幅回路

カスコード/カレントミラー増幅回路を高度に発展させたAyre 独自のEquiLock 回路を採用。ゲイン・デバイスの電圧変動に由来するコンダクタンス/キャパシタンス変化を防ぎ、極めて安定した動特性を獲得することで、超低歪率ですば抜けたリニアリティーとワイドバンドウィズを達成し、Ayre伝統のゼロ・フィードバック、全段フル・バランス回路の優位性を比類なきレベルにまで高めます。カスタム設計のハイグレード・レジスター、高品位ポリスチレン・キャパシター、そして、超低損失素材によるサーキットボードの採用など、すべての搭載パーツは独自の解析テクノロジーによって選別された最高級品を使用。音のクラリティーと開放感に優れた効果を発揮します。

●可変ゲイン・テクノロジー(VGT)

KONICA MINOLTA DIGITAL CAMERA銀接点46ステップのロータリースイッチでホット側/コールド側の増幅度を同時に変化させる極めて精巧なバランス型可変ゲインサーキットです。入力信号のレベルをアッテネーターで絞り後段の固定ゲインアンプで再び増幅するという通常のボリューム回路につきものの、S/Nと歪率の劣化やインピーダンス変動による周波数変化を来たさず、高い忠実度を実現。そのVGTコントローラーにはLとRのそれぞれホット/コールドに対し、4連Shallcoソリッド銀接点ロータリースイッチをベルトドライブ・モーター駆動によって制御するKX-Rと同一構造の高精度メカを採用しています。

●新ダイヤモンド回路による完全バランス出力ステージ

出力ステージにはAyreが独自に開発した新ダイヤモンド回路を搭載。フィードバック段を排除した2ステージ構成によって極めて高い電流駆動能力を持たせながら位相直線性を極限にまで高めています。完全バランスのその回路にはバイポーラデバイスによる出力トランジスターを全面採用し、高いドライブ能力を獲得しています。

●優れた音質のEIトランスとリニアー・アナログパワーサプライの搭載

電源はアンプの心臓部です。中でもAyreが伝統的に採用してきたのは音の良いEI型トランス。KX-5 にはマッシブなEIトランスを搭載し、極めてノイズレベルの低いリニア整流回路に電力を供給。いかなる負荷にも揺るぎない底力を与える極めて大容量でS/N 感に優れたダイナミックな電源能力を誇ります。

また、AC入力部にはAyre独自のパワーフィルター「Ayre Conditioner」を搭載。ACラインから混入してくる電源の高周波ノイズを熱エネルギーに変え、ピュアなACパワーをトランスに供給します。その非磁性体素材による構造は、磁化による電磁歪を起こさせず、クリーンな電流を常に安定供給し、深く芳醇なサウンドをもたらします。

KX-5_rear-dwgjpg

[ Specifications ]

● 最大入力レベル: 16Vrms(バランス)、8Vrms(シングルエンド)
● ゲイン: 可変(最大+6dB)
● 入力インピーダンス: 2MΩ(バランス)、1MΩ(シングルエンド)
● 入力: 6系統(4xバランス、2xシングルエンド)
● バランス入力極性: Pin 1 = Ground 、Pin 2 = Hot 、Pin 3 = Cold
● 周波数レスポンス:DC-250 kHz
● 電源:100VAC 50 / 60Hz
● 消費電力: 60W
● 外形寸法: 440 W×100 H×440 D(mm)
● 重量:10.5kg

● リモートコントローラー付属
● 外装フィニッシュ:SILVER または BLACK
