Pagode “Master Reference” Rack

パゴデ マスターリファレンス ラック

cover-pa-mr_mod-RGB_500Pagode “Master Reference”(パゴデ “マスターリファレンス”)は、ドルトムント応用科学大学のDr.Borchetの協力を得て開発した振動制御技術“Resonator Technology”を採用するfinite elemente(フィニッテ・エレメンテ)ラインナップの核となるハイエンド・オーディオラックです。

高い振動吸収効果を発揮する複数のレゾネーターをカナディアンメイプルのソリッドウッド・フレームに内蔵し、それに、高いダンプ能力を有する三層構造の重量級棚板を組み合わせ、さらに高剛性スティールピラーとサイドスパイク・テクノロジーによるフレーム支持構造を実現。

finite elementeとは、無限的な事象を、計算された複数の有限(finite)要素(elemente)によって等価的に置換する解析法を指します。
その名の通り、finite elementeの代表作「Pagode Master Reference」では、異なる6つのピッチ(220Hz・486Hz・512Hz・550Hz・670Hz・882Hz)のロッド型“Resonator”をトップとボトムのテンショニング・フレームに4箇所ずつ2つのバリエーションを内蔵し、コンポーネントに特に有害となる1.2kHzに及ぶ連続帯域の、音圧による空気振動、ラック自身の固有共振の最大70%を、そして、床からの振動の最大90%を、熱エネルギーに変換・振動吸収します。
フレームと棚板とのカップリングは高さ調整を可能とするスパイクに加えてウレタン系ガスケットを併用しその効果をさらにバックアップしています。

Pagode “Master Reference”は、こうした最先端の科学技術を駆使して完成。オーディオラックとしての究極的な音質向上性能をもたらします。

パゴデ-マスターリファレンス-ラック

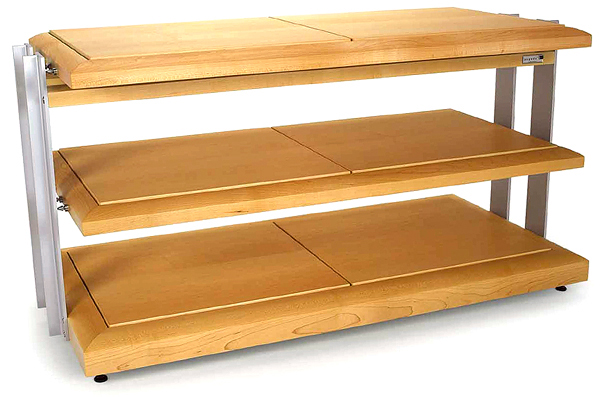

Model HD12 (600Hx1230Wx590D mm)

Model MR24-2 [旧モデル名:HD12 PA] (600H×1230W×590Dmm)


Model HD03 (850Hx710Wx590D mm)

Model MR06-1 [旧モデル名:HD03 AA] (850H×710W×590Dmm)

Model HD01 (600Hx710Wx590D mm)

Model MR01-2 [旧モデル名:HD01 PA] (600H×710W×590Dmm)




内蔵レゾネーター モデル・棚板段によって異なるタイプが装着されます

内蔵レゾネーターモデル・棚板段によって異なるタイプが装着されます

内蔵レゾネーターによる振動低減効果(赤=非装備 vs 黄=装備)

内蔵レゾネーターによる振動低減効果(赤=非装備 vs 黄=装備)

finite-elemente_ResonatorTech_

6ピッチ(220Hz, 486Hz, 512Hz, 550Hz, 670Hz, 882Hz)ロッド型”Resonator”を各棚板フレームに分散配備し、オーディオ・コンポーネントにとっては特に有害となる低周波から1.2kHzに及ぶ幅広い連続周波数帯域において、音圧による空気振動、ラック自身の固有共振の最大70%を、そして、床からの振動の最大90%を、熱エネルギーに変換して吸収。

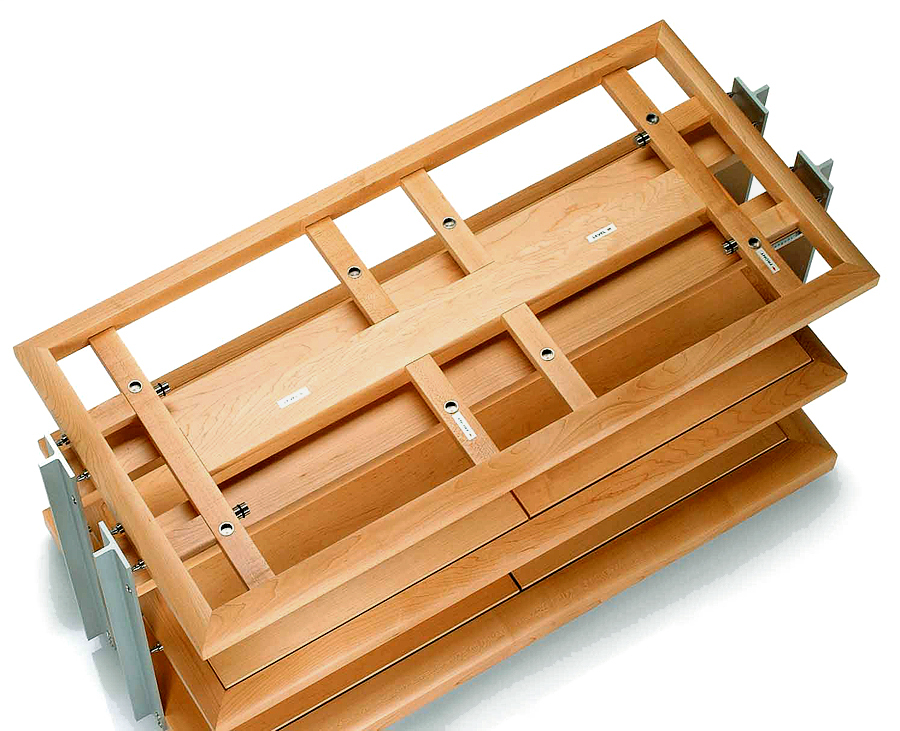

天板を外した状態のフレーム構造(Model HD12)

天板を外した状態のフレーム構造(Model MR24



[ Specifications ]

● スティール・サイドピラー・フィニッシュ:「艶消(モデル名末尾に-1表記)」または「鏡面(モデル名末尾に-2表記)」
● ウッド・カラーフィニッシュ:標準色「チェリー」or「ブラック」。他5色の特注が可能。

パゴデ マスターリファレンス ラック

Pagode “Master Reference” Rack

チェリー

ブラック

[ Series ]

Series 600

棚板有効寸法:515×465mm
棚板高さ調整ステップ:30mm
スパイク脚高さ:30mm
棚板耐荷重(1枚当り):60kg
最下段耐荷重:120kg

MR01

Levels:2
Dimensions(H×W×D):600×710×590mm
(旧モデル名HD01)

MR02

Levels:3
Dimensions(H×W×D):600×710×590mm
(旧モデル名HD02)

MR03

Levels:4
Dimensions(H×W×D):600×710×590mm

MR04

Levels:2
Dimensions(H×W×D):850×710×590mm

MR05

Levels:3
Dimensions(H×W×D):850×710×590mm

MR06

Levels:4
Dimensions(H×W×D):850×710×590mm
(旧モデル名HD03)

MR07

Levels:5
Dimensions(H×W×D):850×710×590mm
(旧モデル名HD04)

MR08

Levels:2
Dimensions(H×W×D):1100×710×590mm

MR09

Levels:3
Dimensions(H×W×D):1100×710×590mm

MR10

Levels:4
Dimensions(H×W×D):1100×710×590mm
(旧モデル名HD03/110)

MR11

Levels:5
Dimensions(H×W×D):1100×710×590mm
(旧モデル名HD04/110)

Series 750

棚板有効寸法:665×465mm
棚板高さ調整ステップ:30mm
スパイク脚高さ:30mm
棚板耐荷重(1枚当り):60kg
最下段耐荷重:120kg

MR12

Levels:2
Dimensions(H×W×D):600×860×590mm
(旧モデル名HD05)

MR13

Levels:3
Dimensions(H×W×D):600×860×590mm
(旧モデル名HD06)

MR14

Levels:4
Dimensions(H×W×D):600×860×590mm

MR15

Levels:2

Dimensions(H×W×D):850×860×590mm

MR16

Levels:3
Dimensions(H×W×D):850×860×590mm

MR17

Levels:4
Dimensions(H×W×D):850×860×590mm
(旧モデル名HD07)

MR18

Levels:5
Dimensions(H×W×D):850×860×590mm
(旧モデル名HD08)

MR19

Levels:2
Dimensions(H×W×D):1100×860×590mm

MR20

Levels:3
Dimensions(H×W×D):1100×860×590mm

MR21

Levels:4
Dimensions(H×W×D):1100×860×590mm
(旧モデル名HD07/110)

MR22

Levels:5
Dimensions(H×W×D):1100×860×590mm
(旧モデル名HD08/110)

Series 1120

棚板有効寸法:1030×465mm
棚板高さ調整ステップ:30mm
スパイク脚高さ:30mm
棚板耐荷重(1枚当り):60kg
最下段耐荷重:120kg

MR23

Levels:2
Dimensions(H×W×D):600×1230×590mm
(旧モデル名HD11)

MR24

Levels:3
Dimensions(H×W×D):600×1230×590mm
(旧モデル名HD12)

MR25

Levels:4
Dimensions(H×W×D):600×1230×590mm

MR26

Levels:2
Dimensions(H×W×D):850×1230×590mm

MR27

Levels:3
Dimensions(H×W×D)850×1230×590mm

MR28

Levels:4
Dimensions(H×W×D):850×1230×590mm
(旧モデル名HD13)

MR29

Levels:5
Dimensions(H×W×D):850×1230×590mm
(旧モデル名HD14)

MR30

Levels:2
Dimensions(H×W×D):1100×1230×590mm

MR31

Levels:3
Dimensions(H×W×D):1100×1230×590mm

MR32

Levels:4
Dimensions(H×W×D):1100×1230×590mm
(旧モデル名HD13/110)

MR33

Levels:5
Dimensions(H×W×D):1100×1230×590mm
(旧モデル名HD14/110)
