スーパートゥイーター

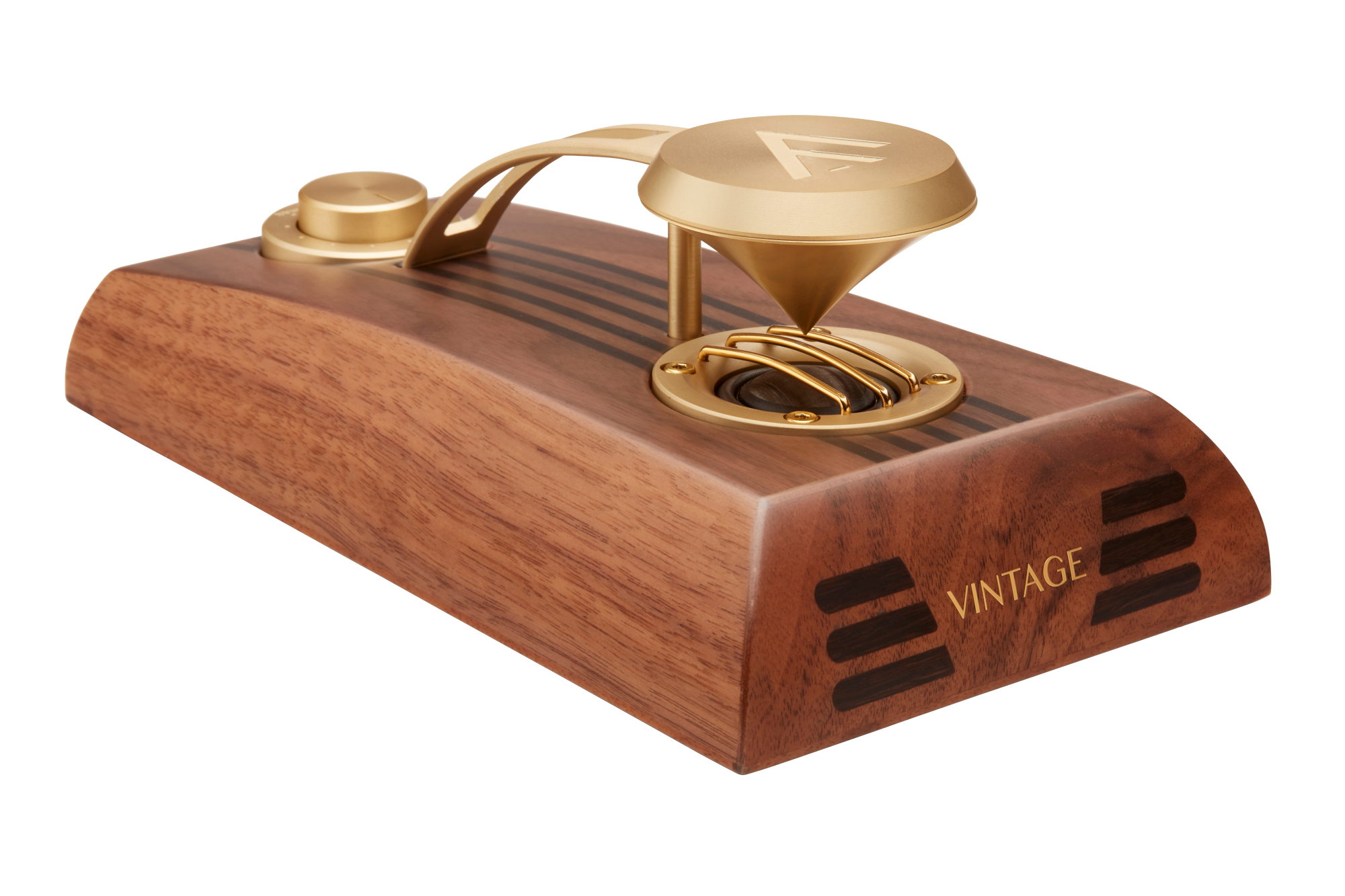

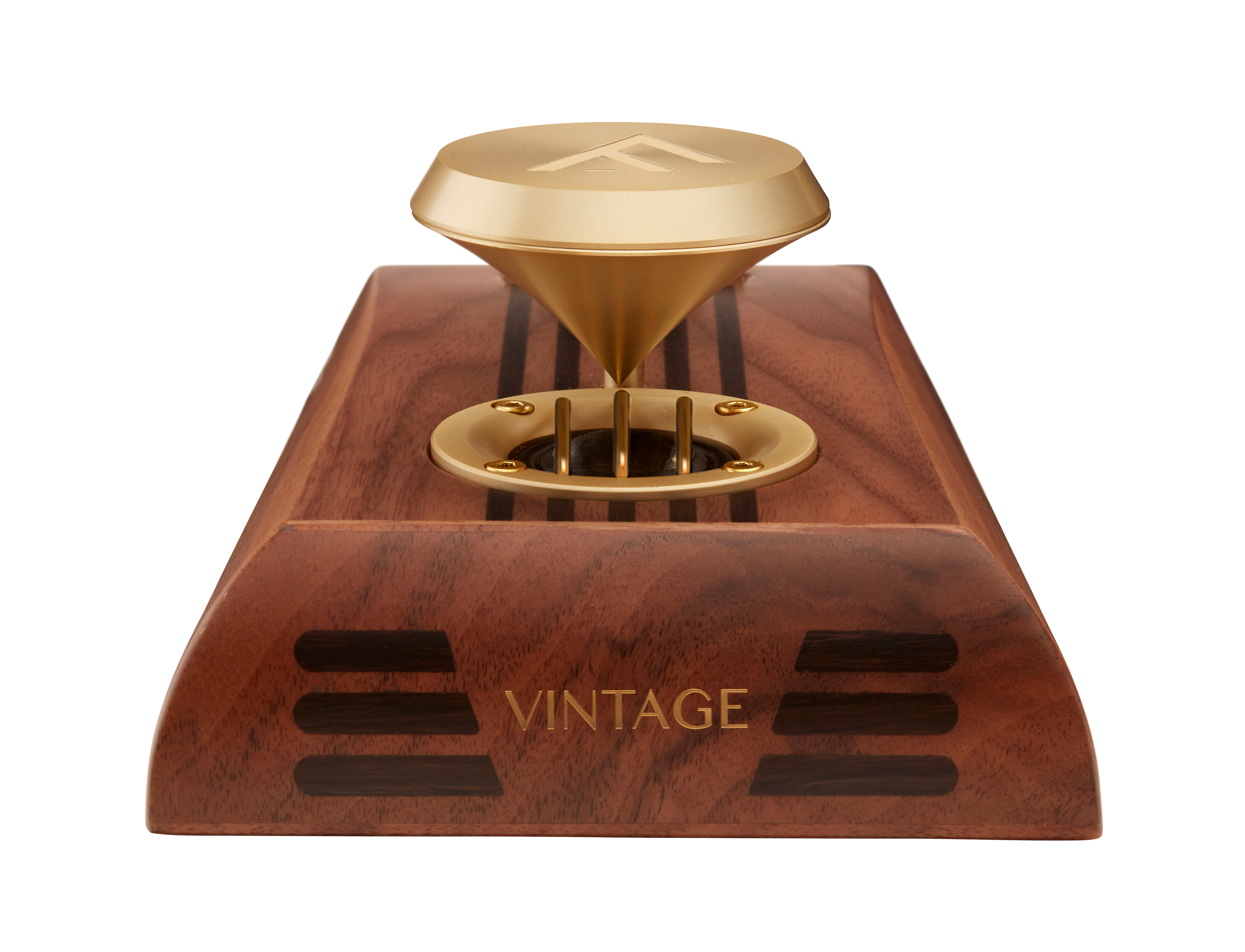

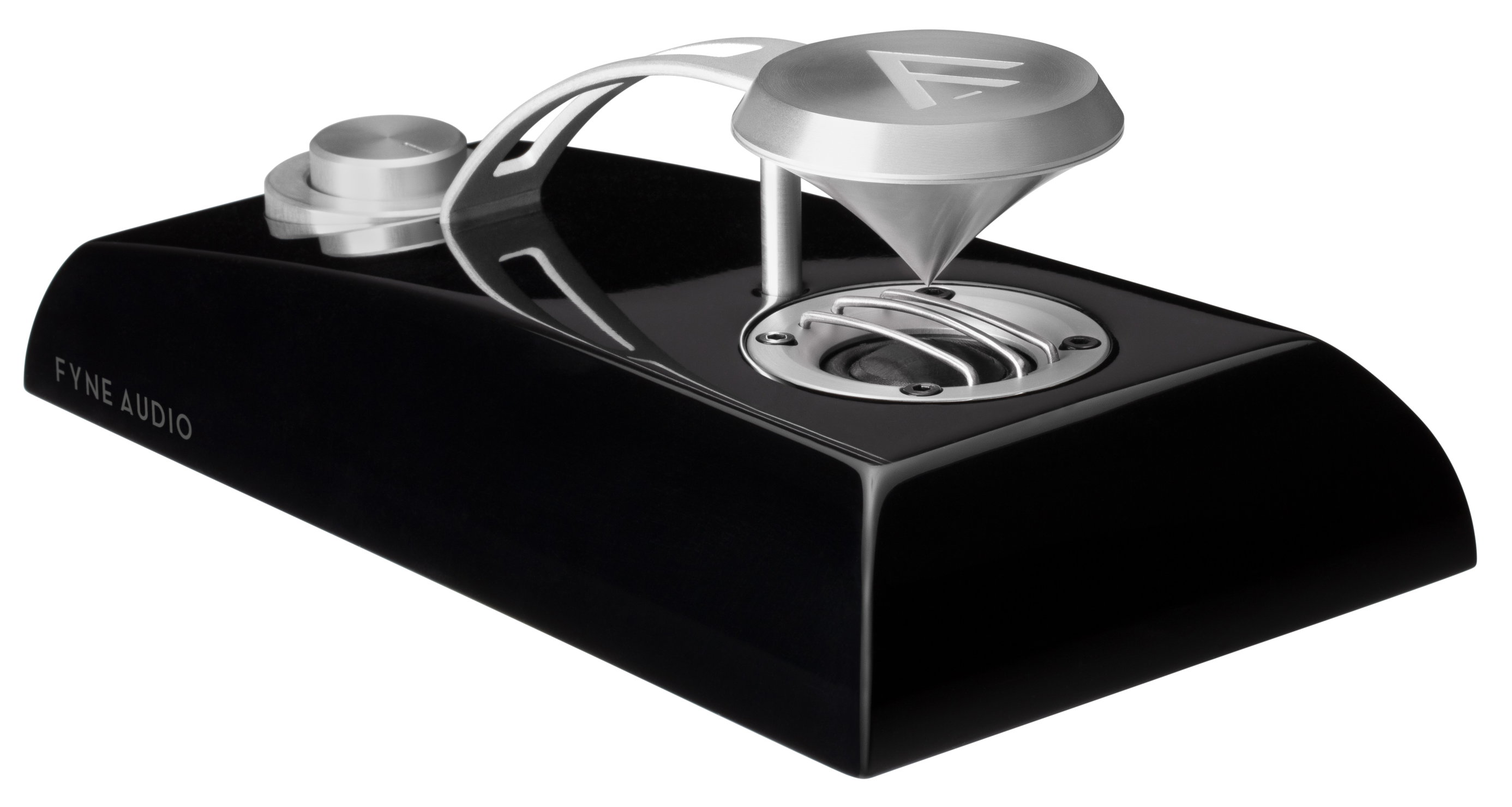

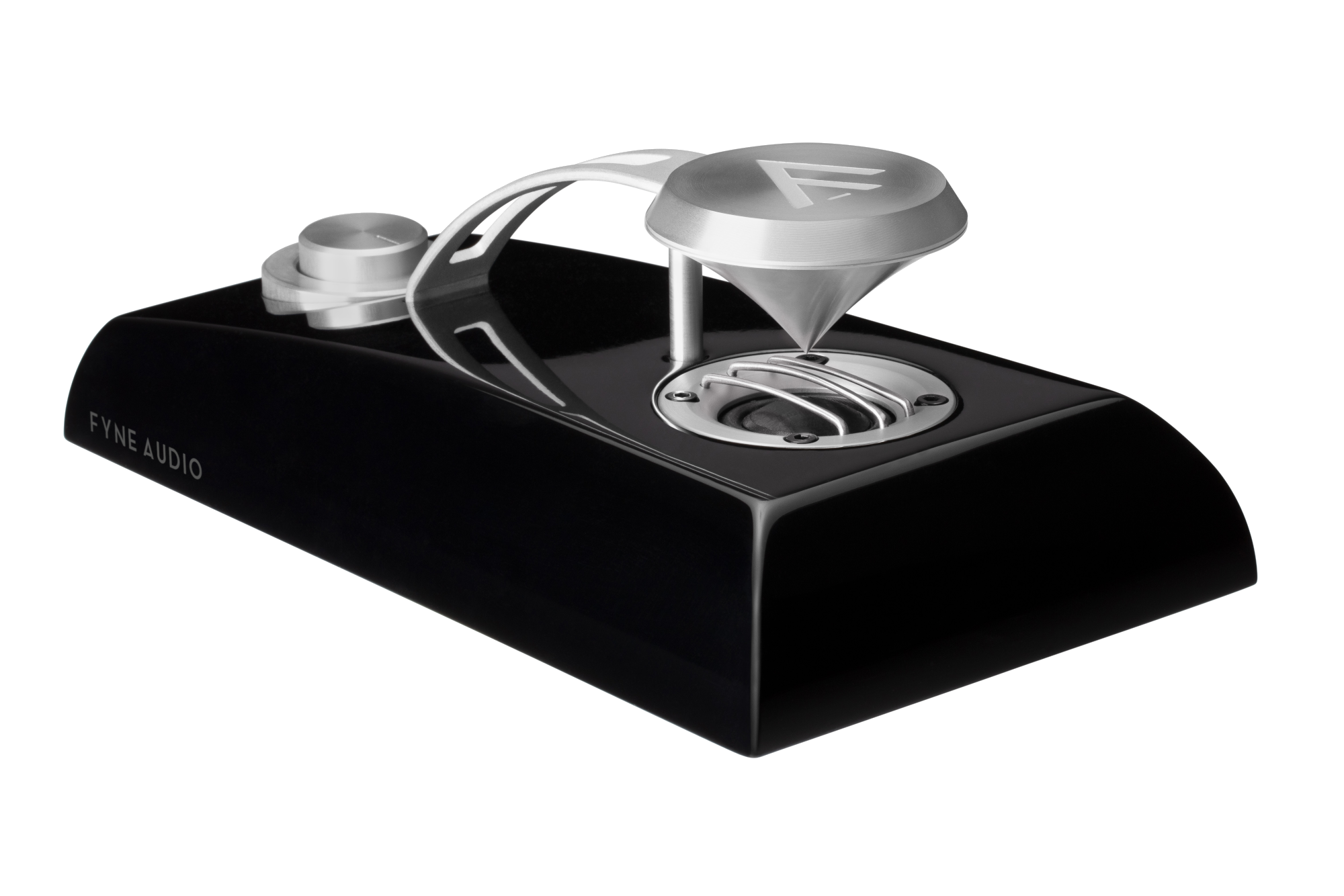

FYNE AUDIO “SuperTrax”(スーパートラックス)スーパートゥイーター

ファインオーディオの革新的な無指向性スーパートゥイーター”SuoerTrax”は、人間の聴覚をはるかに超えた帯域に及ぶ超高域エネルギーによってスピーカーの周波数応答エリアを拡張し、高域スペクトルにおける位相精度を向上させます。その効果は音楽の倍音の完全性を復元し、ダイナミック・ディテールを強化し、空間の広がり感を向上させるなど、高域の忠実度に対する直接的な向上作用にとどまらず、中低域の響きの質感さえ改善させるほどの聴感作用を生み、音楽のあらゆるディテールを鮮やかに解き放ちます。




○空気感、空間感の強化   ○ 臨場感あふれる 360 サウンド   ○ オーディオ帯域全体に及ぶディテールの向上




システムをブラッシュアップ

360度放射パターン

60kHz に迫るTPCD

SuperTrax は、IsoFlare ポイント ソース ドライバーとの組み合わせで最適な動作を果しますが、しかしそれに限らず、いかなるシステムにおいても、その優れた高域拡散能力によって、リアリティーに満ちた音質改善効果をもたらします。 ファインオーディオの特許技術Tractrixディフューザーを搭載したSuperTraxトゥイーターから360°全方位にわたって放射され室内に拡がる超高域エネルギーは、同一軸上に置かれたメインスピーカーから放たれ部屋で反射される音響エネルギーとナチュラルに調和し、空気感、空間感を高めます。 ドームファインオーディオ独自のドーム型薄層カーボンダイヤフラム (TPCD)によって、振動版のブレークアップポイントを、アルミニウム、チタン、マグネシウムなどの素材が呈する約20kHzから32kHzの周波数より一段と高い60kHzにまで高め、耳障りな刺激感の無いより自然なサウンドを実現しています。

センセーショナル・サウンド

音楽の真の美しさは、低音の深さ、中音域の質感やディテール感など、顕著に知覚される帯域のみならず、聴覚の限界を超えた超高音域の質と明瞭さによっても大きく左右されます。

SuperTrax は、スピーカーの周波数範囲を通常の人間の聴覚限界よりも数オクターブ上にまで拡張し、より顕著な過渡応答と精度を音にもたらします。しかもそれは、単に高域エネルギーを増強するだけでなく、音楽の倍音構造を維持するために必要な位相精度を高める効果をも併せ持っています。その聴感上の効力は単に空気感を豊かにする高音域にとどまらず、音の実在感を司る最低周波数帯域にまで及び、従来のオーディオ体験の枠を超えた豊かな音響空間を創出します。

■360°のサウンドイメージング

一般的な前方放射型のスーパートゥイーターは、 周波数が高ければ高いほど、鋭いビームのような指向性が起こりやすくなることはよく知られています。これを克服するためにファインオーディオは、エネルギーを360度放射する無指向性デザインのSuperTraxを開発しました。

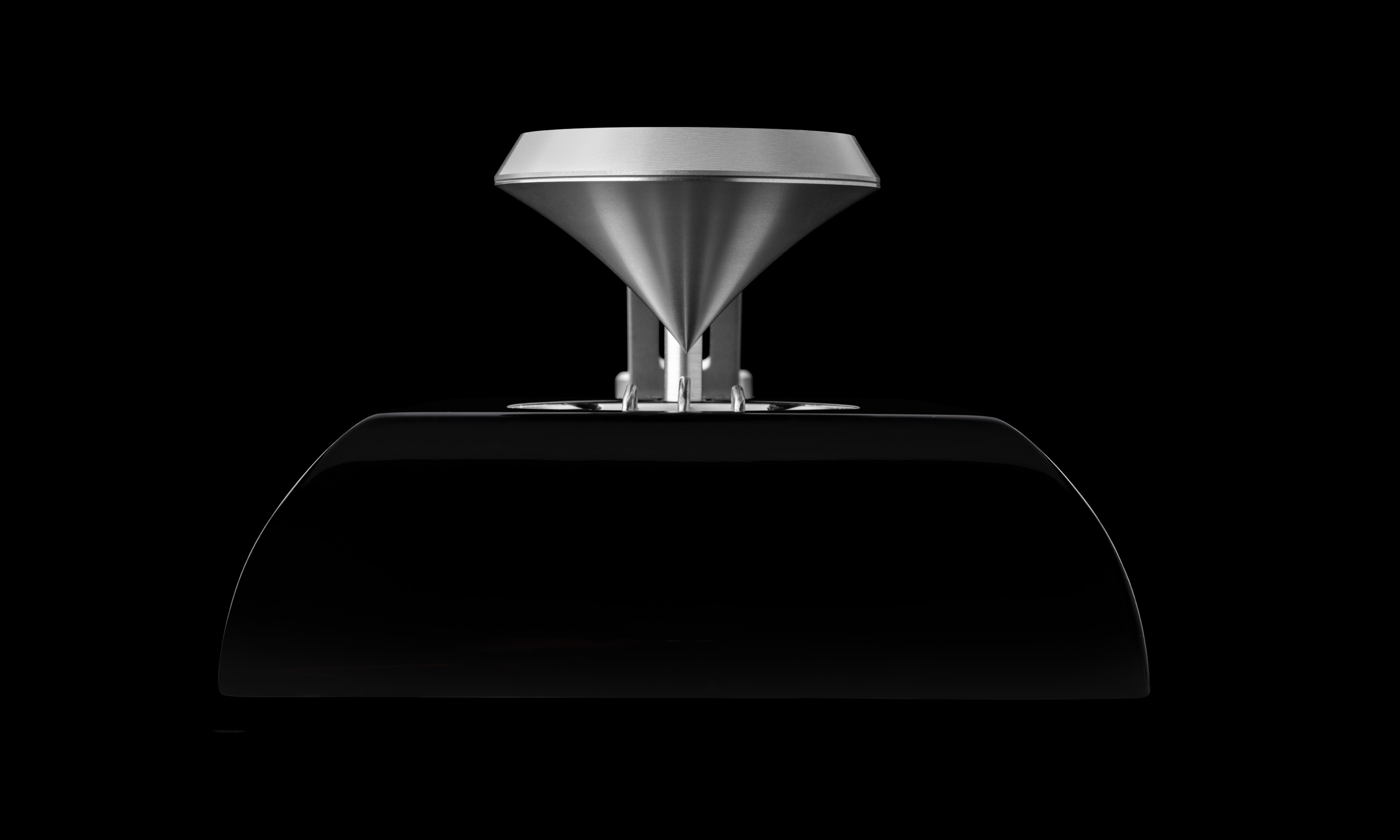

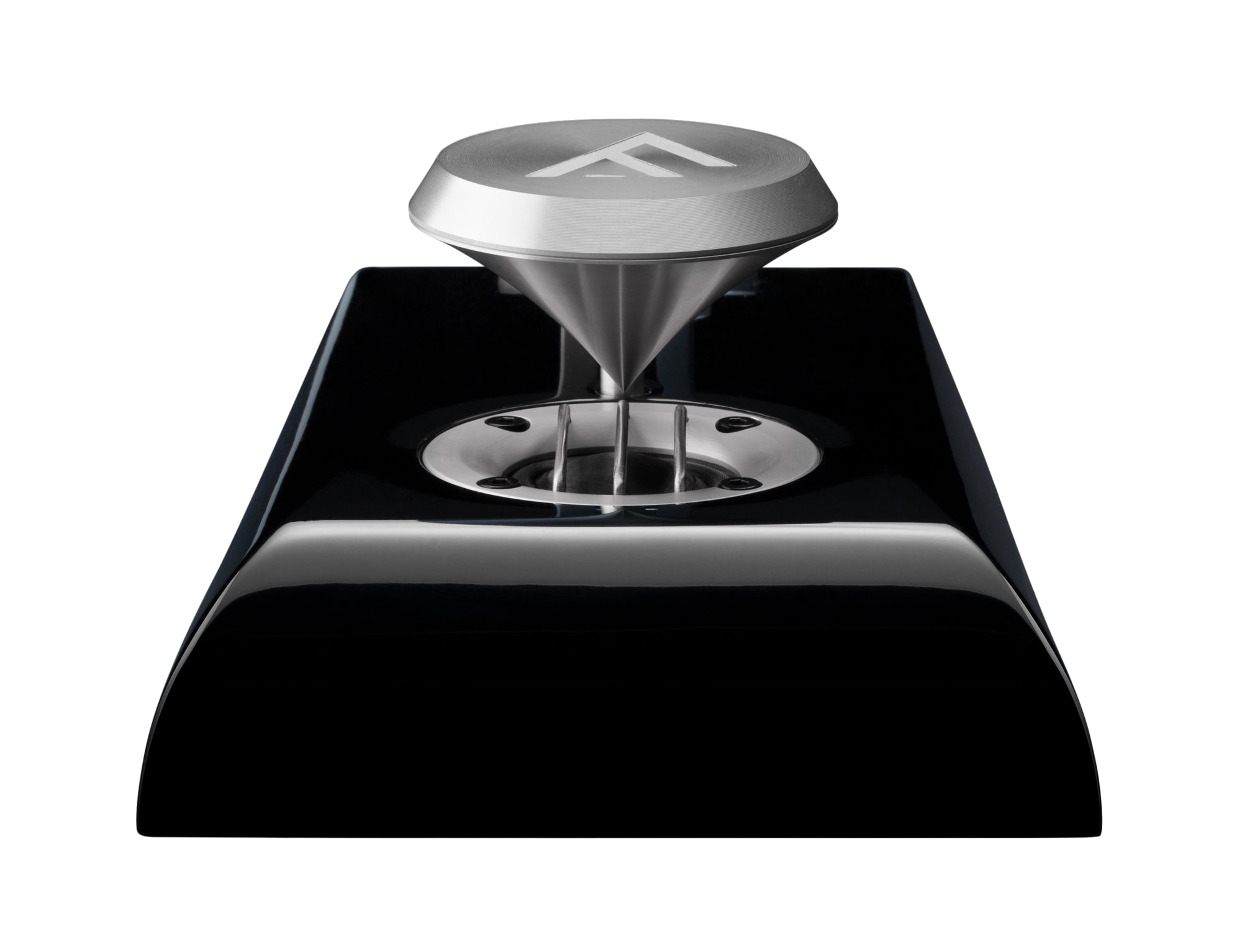

これは、ドーム型ダイヤフラムと特許技術SuperTraxトラクトリックス・ラジエーターの巧妙な組み合わせによって生まれた、全方位へのコヒーレントなサウンドの拡散放射を可能とする革新的アプローチです。

高域ビームを生まない

全方位均一の応答性

特許Tractrix効果

時領域精度の向上

ドーム型であれ平面型であれ、前方放射タイプのダイヤフラムを持つ一般的なスーパートゥイーターは、超高音域では非常に狭く鋭いビームとなります。SuperTrax の 360 度放射デザインでは、ビームが存在せず、自然な臨場感とリアルなサウンドステージが得られます。 一般的な部屋では、人間の耳で知覚される音の大部分をしめるのは、スピーカーの軸外応答がもたらす反射音です。そのため、スーパートゥイーターを効果的に作用させるには、メインドライバーの音軸の中心に合わせて配置された、全方位にわたって均一なレスポンスを持つ無指向性デバイスが最適です。 Tractrixとは、亜円錐状の特殊なカーブで、到達した波面をどの交点でも常に 90 度の角度で反射することが知られています。SuoerTraxのTractrixディフューザーは、ドームダイヤフラムによって生成された波面を360°の球面波に変換して放射します。 SuperTrax をメインドライバーの音響中心に合わせて配置すると、スピーカーシステムのローパス ロールオフ ポイントがはるか高くに移動し、高周波位相特性が改善されます。

■ハーモニーのディテールを豊かにする

すべてのスピーカー、あるいはオーディオ デバイスは、少なからずローパス フィルターの様相を呈し、その結果、通過帯域においてある程度の位相乱れを生じさせます。

低域特性を改善するためにはサブウーファーが重用されますが、これは単に低音のレベルを増強するだけではありません。うまく統合されたサブウーファーの主な利点のひとつは、この位相誤差を減少することにあります。この誤差が取り除かれると、例え低音の乏しい音楽でもより自然に聴こえるようになります。

同様に、タイムアライメントをそろえるようにしてスピーカーの音軸の中心にスーパー ツイーターを追加設置すると、ローパス ロールオフ ポイントがはるか高くに移動し高周波位相エラーが減少します。そのため、20kHz以上の音の知覚云々についてはとりあえず棚に上げたとしても、スーパートゥイーターを追加することで、楽音間の調和関係がよりよく保たれ、結果、低周波数帯域までもがクリアになります。これは、直感的には理解できない現象のように思われますが、聴覚上の事実として非常に重要な意味を持っています。

■聴覚を超えたスペクトル

楽器は50kHzまでのエネルギーを発し、かつては私たちの知覚限界と考えられていた周波数を遥かに超えていることが音響学の研究によって明らかになっています。しかもこのような超音波の音は、たとえ直接耳に聞こえなくとも、私たちの聴覚体験に影響を与えていることも研究で明らかになっています。SuperTraxはこのスペクトルをとらえ、音楽をただ聴いているというだけではなく、音楽を深く知覚している感覚の世界に導きます。

■TPCD革命

SuperTrax のドライバーにはTPCD(Thin Ply Carbon Diaphragm)という新しい素材によるドーム型ダイヤフラムを採用しています。振動モードのブレークアップポイントを格段に高め再生限界を最大 60kHzにまで拡張することを可能としました。

これにより、歪みのないリニアで伸びのある周波数特性を実現し、アーティストの意図する精度の高いサウンドを提供します。

■HF調整

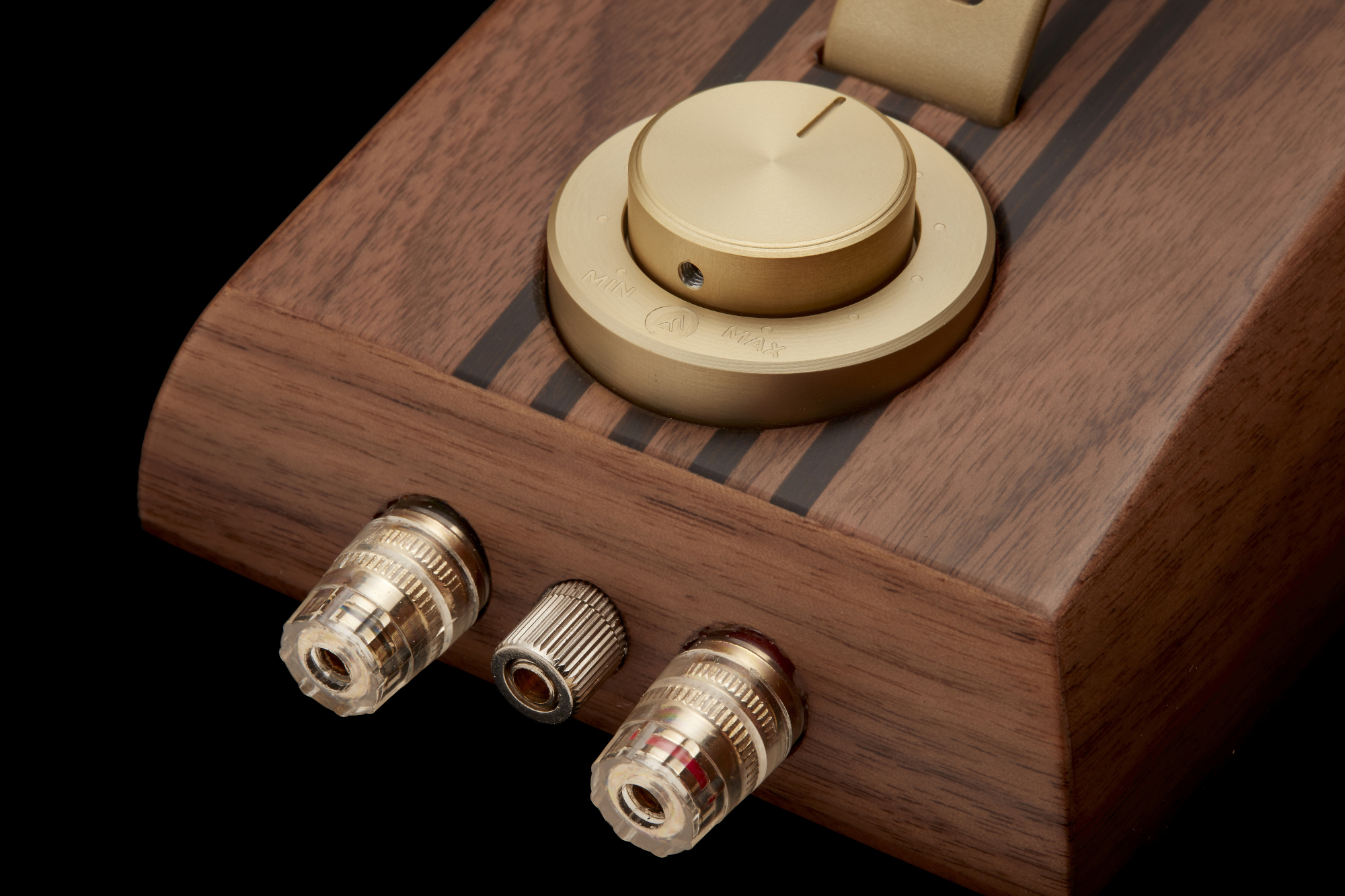

+/-3dB のHF 出力コントロールを装備。最大98dBから最小92dBまで高周波エネルギーをカスタマイズすることが可能です。

■アース端子

ドライバーのシャーシーを接地して、無線周波数の干渉による細部の遮蔽を防ぐためのアース端子を装備しています。

■SuperTrax エクスペリエンス

SuperTraxは、ハイレゾデジタルファイルの圧倒的な緻密さ、アナログレコードの音の暖かさ、そして聴きなれたスタンダードCDの音まで、あらゆるスタイルのあらゆるジャンルのミュージックサウンドを異次元に昇華させるほどの没入体験を提供します。

[ Specifications ]

●形式: 無指向性スーパートゥイーター
●許容入⼒(RMS): 400W
●感度(2.83 Volt @ 1m): 98dB
●公称インピーダンス: 8 Ohm
●周波数特性 (-6dB typical in room): 16kHz- 60kHz
●ユニット構成: 25mm Thin Ply Carbon Diaphrahm (TPCD) w/neodymium magnet system
●クロスオーバー周波数: 16kHz
●クロスオーバー: 3nd order high pass, クライオ処理
●微調整: ±3dB
●外形寸法 (HxWxD): 80 x 140 x 257 mm
●ターミナル: バインディングポスト/アース端子
●質量(1 本当り): 990g
●キャビネットフィニッシュ: ウォールナット
